Генератор високої-наднизької-частоти 30 кВ

Ознайомлення з продуктом

У розробці генератора ультра-низькочастотної високої-напруги MEVLF-W30kV було використано американські технології та передові-частини, як-от мікроконтролер ARM7. Він має серверне програмне забезпечення для адміністрування та 7-дюймовий сенсорний екран. Він забезпечує кращі-цінні показники порівняно з імпортними еквівалентами, долаючи багато недоліків порівнянних товарів. Він відповідає галузевому стандарту DL/T849.4-2004 і підходить для перевірки витримуваної напруги обладнання з високою ємністю, такого як лінії електропередач і великі/середні генератори.

Параметр продукту (специфікація)

Вихідна номінальна напруга	Дивіться таблицю
Вихідні частоти	0,1 Гц, 0,05 Гц, 0,02 Гц
Вантажопідйомність	0,1 Гц Максимум 1,1 мкФ
	0,05 Гц Максимум 2,2 мкФ
	0,02 Гц Максимум 5,5 мкФ
Точність вимірювання	3%
Похибка позитивного та негативного значення напруги	Менше або дорівнює 3 %
Спотворення форми сигналу напруги	Менше або дорівнює 5 %
Умови експлуатації	Внутрішній і зовнішній; Температура; від -10 градусів до +40 градусів ; Вологість повітря; Менше або дорівнює 85 % RH
Силовий запобіжник	Дивіться таблицю 3
Блок живлення	напруга 220 В±5%, 50±5 Гц
Примітка	Якщо для живлення використовується портативний генератор, вихідна напруга та частота генератора мають бути стабільними (як правило, потужність повинна бути більше 3 кВт, частота 50 Гц і напруга 220 В±5%).
Ємність досліджуваного зразка не повинна перевищувати номінальну ємність приладу, як показано в таблиці;

Модель	Номінальна напруга	Вантажопідйомність	живлення Запобіжник	Склад виробу, маса
30/1.1	30 кВ (пікове значення)	0,1 Гц, менше або дорівнює 0,5 мкФ	10A	Контролер: 4 кг Підвищувальний перетворювач: 20 кг
		0,05 Гц, менше або дорівнює 1,1 мкФ
		0,02 Гц, менше або дорівнює 2,2 мкФ
		0,01 Гц, менше або дорівнює 5,5 мкФ
40/1.1	40 кВ (пікове значення)	0,1 Гц, менше або дорівнює 0,5 мкФ	10A	Контролер: 4 кг Підвищувальний перетворювач: 20 кг
		0,05 Гц, менше або дорівнює 1,1 мкФ
		0,02 Гц, менше або дорівнює 2,2 мкФ
		0,01 Гц, менше або дорівнює 5,5 мкФ
50/1.1	50 кВ (пікове значення)	0,1 Гц, менше або дорівнює 0,5 мкФ	15A	Контролер: 4 кг Підвищувальний перетворювач: 40 кг
		0,05 Гц, менше або дорівнює 1,1 мкФ
		0,02 Гц, менше або дорівнює 2,2 мкФ
		0,01 Гц, менше або дорівнює 5,5 мкФ
60/1.1	60 кВ (пікове значення)	0,1 Гц, менше або дорівнює 0,5 мкФ	15A	Контролер: 4 кг Підвищувальний перетворювач: 50 кг
		0,05 Гц, менше або дорівнює 1,1 мкФ
		0,02 Гц, менше або дорівнює 2,2 мкФ
		0,01 Гц, менше або дорівнює 5,5 мкФ
80/1.1	80 кВ (пікове значення)	0,1 Гц, менше або дорівнює 0,5 мкФ	15A	Контролер: 4 кг Підвищувальний перетворювач: 50 кг
		0,05 Гц, менше або дорівнює 1,1 мкФ
		0,02 Гц, менше або дорівнює 2,2 мкФ
		0,01 Гц, менше або дорівнює 5,5 мкФ
90/1.1	90 кВ (пікове значення)	0,1 Гц, менше або дорівнює 0,5 мкФ	15A	Контролер: 4 кг Підвищувальний перетворювач: 55 кг
		0,05 Гц, менше або дорівнює 1,1 мкФ
		0,02 Гц, менше або дорівнює 2,2 мкФ
		0,01 Гц, менше або дорівнює 5,5 мкФ

Особливості продукту та застосування

1. Передові технології:

Повністю автоматизовані процедури тестування, такі як підвищення напруги, зниження напруги, вимірювання та захист, стали можливими завдяки використанню технології цифрового перетворювача частоти з мікрокомп’ютерним керуванням.

2. Зручне-користування:

Бездоганна робота та проста проводка.

3. Комплексний захист:

Безпека та надійність приладу гарантується низкою захисних засобів (захист від перенапруги, захист від перевантаження по струму високої/низької-сторони) із швидким часом реакції (час дії менше або дорівнює 10 мс).

4. Безпечний і надійний:

Оптоелектронне керування та з’єднання-низької напруги між контролером і генератором високої-напруги забезпечують безпечну роботу.

5. Ефекти підвищення ємності на виході усуваються за допомогою замкнутої-схеми керування негативним зворотним зв’язком.

6. Повна конфігурація:

автоматичне зберігання, автоматичний друк, РК-дисплей з китайськими символами та ємнісний сенсорний екран.

7. Широкий діапазон випробувань:

Для комплексних можливостей тестування існує кілька варіантів частоти (0,1 Гц, 0,05 Гц, 0,02 Гц і 0,021 Гц).

8. Легкий і компактний:

Ідеально підходить для активного відпочинку.

9. Можливість перемикання між китайською та англійською мовами

Деталі виготовлення

Генератор ультра-низькочастотної високої{3}}напруги MEVLF-W30kV корисний для силових кабелів, силових конденсаторів, великих і середніх-генераторів, електродвигунів та інших електричних пристроїв із високою еквівалентною ємністю. Він може виконувати приймальні випробування та профілактичне випробування витримки напруги відповідно до галузевих стандартів, таких як DL/T849.4-2004. З температурним діапазоном від -10 градусів до +40 градусів і відносною вологістю менше 85%, його можна використовувати як у приміщенні, так і на вулиці. Він може живитися від портативних генераторів і є важливим інструментом для профілактичного тестування ізоляції електричного обладнання.

Кваліфікація компанії

FAQ

1) Які основні компоненти генератора напруги MEVLF-W30kV Ultra-Low Frequency High-, і які основні функції кожної частини?

відповідь:
Ядро цього приладу складається з двох основних компонентів: контролера та підсилювача напруги. Їх конкретні функції такі:

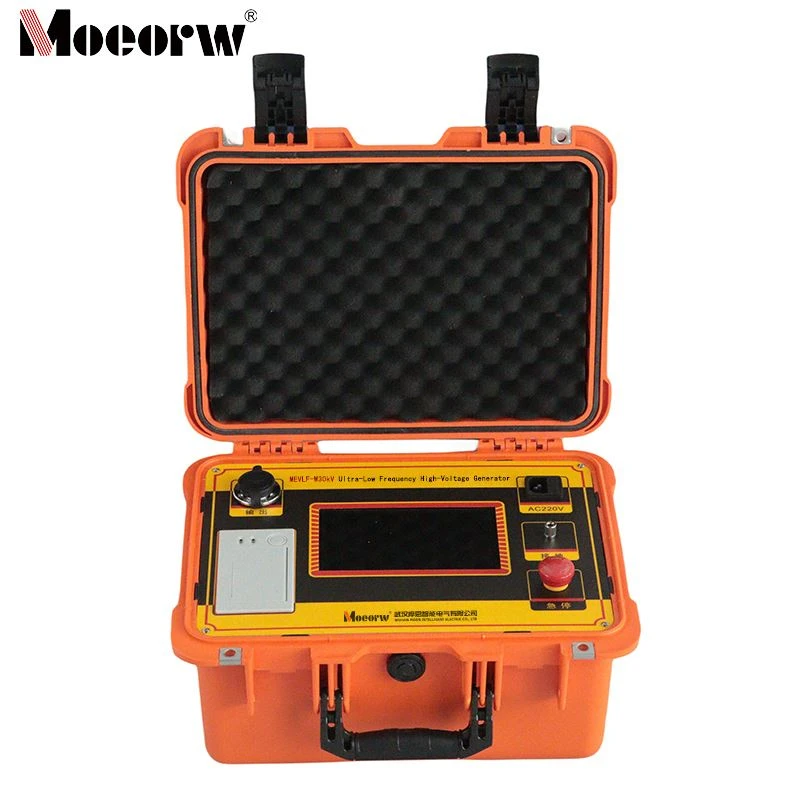

Контролер: оснащений 7--дюймовим ємнісним сенсорним екраном, принтером, портом USB, клемою заземлення, вимикачем живлення та кнопкою аварійної зупинки (STOP). Його основні функції включають конфігурацію параметрів (частота, тривалість тестування, пороги захисту від напруги/струму тощо), контроль процесу тестування (підвищення напруги, відключення, розрядження), збір і відображення даних, зберігання та друк історичних даних. Він також підключається до сторони низької напруги підсилювача через фотоелектричне керування для забезпечення безпеки експлуатації.

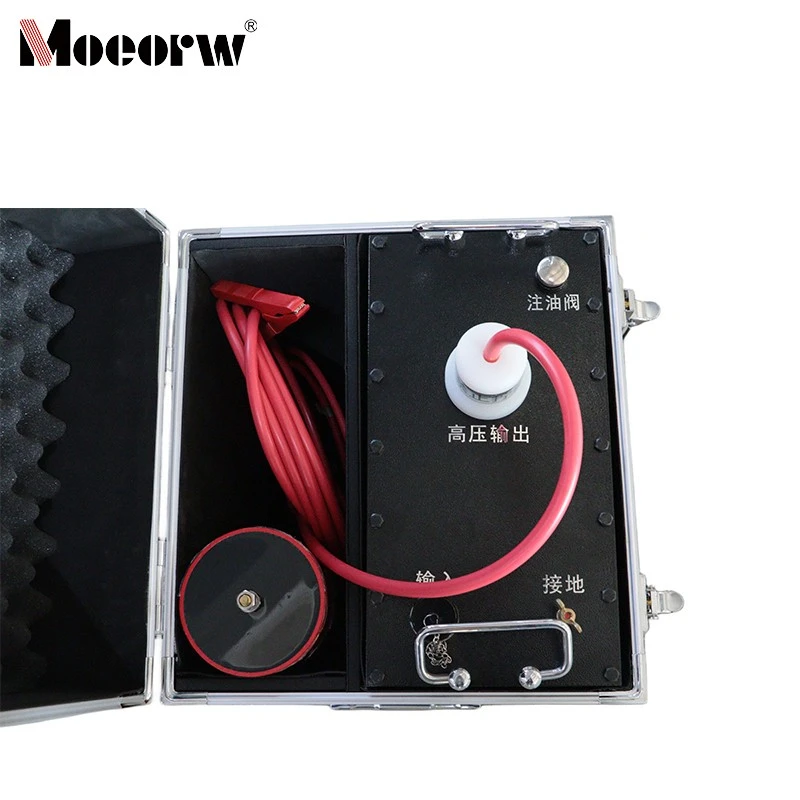

Райзер: головним чином перетворює сигнали, передані контролером, у над-низьку-високочастотну-вихідну напругу, забезпечуючи тестові зразки (наприклад, кабелі живлення, двигуни) високою-напругою, що відповідає вимогам випробувань. Його структура адаптована для роботи на відкритому повітрі з оптимізованою конструкцією об’єму та ваги.

2) Які підготовчі кроки необхідно виконати перед проведенням випробувань силового кабелю на стійкість до напруги за допомогою генератора ультра-низькочастотної-високо-напруги MEVLF-W30kV?

відповідь:
Перед тестуванням необхідно виконати три важливі підготовчі кроки:
Від’єднайте все електрообладнання, під’єднане до тестованого кабелю, щоб запобігти перешкоджанню результатам тесту або пошкодженню іншого обладнання;
Перевірте параметри ізоляції кожної фази кабелю за допомогою мегомметра. Випробовуйте витримку напруги над-наднизької частоти лише після проходження цього тесту;
Встановіть значення випробувальної напруги відповідно до нормативів (за формулою Umax=3Uo, де Uo — номінальна фазна напруга кабелю). Одночасно оцініть струм налаштування захисту від надструму на основі ємності кабелю (застосовуючи коефіцієнт надійності 1,5), щоб переконатися, що параметри тестування відповідають вимогам.

3)Як слід транспортувати та зберігати генератор напруги MEVLF-W30kV Ultra-Low Frequency High-для тривалого-захисту, коли він не використовується?

відповідь:
Транспортування і зберігання повинні відповідати наступним вимогам:
Транспортування: використовуйте картонні або дерев’яні ящики з пінопластовою прокладкою для амортизації, щоб запобігти механічним пошкодженням під час транспортування. Транспортування автомобільним, залізничним або повітряним транспортом дозволено. Суворо заборонено розміщення-транспортних засобів під відкритим небом, щоб запобігти впливу дощу та пилу.
Зберігання: Розміщуйте в приміщенні за температури від -20 градусів до +60 градусів, відносної вологості менше або дорівнює 85%, з вентиляцією та без корозійних газів. Не ставте безпосередньо на підлогу або біля стін.
Запобігання вологи та технічне обслуговування: у вологих регіонах або в пору року вмикайте пристрій приблизно на 2 години щомісяця, щоб розсіяти вологу та захистити компоненти. Уникайте впливу прямих сонячних променів під час використання на вулиці.
