Тестер часткового розряду MOEORW-WPD-S1

MOEORW-WPD-S1обладнання часткового розрядуце все-в-дизайні, який відповідає стандартам IEC60270 і GB/T7354-2018. Він має чутливість виявлення часткового розряду в одному каналі<0.1pC, a sampling rate of 60MHz, a sampling accuracy of 14bit, and can be used with 6pF~250μF test capacitors.

Обладнання має надзвичайні-засоби захисту від перешкод, підтримує багато-рівневу фільтрацію та регулювання посилення та підходить для різних лабораторних і польових сценаріїв. Це професійний і точний випробувальний пристрій для кількісного випробування часткових розрядів високо{3}}напруги типу обладнання, заводських і приймальних випробувань.

Ознайомлення з продуктом

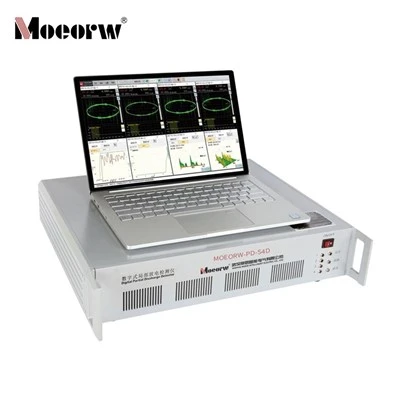

MOEORW-WPD-S1Система тестування часткового розрядумає інтегровану конструкцію для легкої експлуатації. Цей прилад підходить для випробувань типу, заводських випробувань і приймальних випробувань продуктів високої-напруги. Він може кількісно перевіряти часткові розряди в двигунах, трансформаторах, кабелях, втулках, конденсаторах, трансформаторах, розрядниках перенапруги, вимикачах та інших високо-електричних приладах напруги. Цифровий детектор часткового розряду MOEORW-WPD-S1 відповідає стандартам IEC60270 і GB/T7354-2018 і може вимірювати та записувати часткові розряди (PD) і тестову напругу змінного струму.

Параметр продукту (специфікація)

Система вимірювання часткового розряду

Кількість каналів вимірювання часткового розряду	єдиний канал
Вхідний опір	50Ω
Аналоговий фільтр (-6 дБ)	Відповідає стандартам IEC60270 і GB/T7354-2018
	Нижня межа частоти fL_:10 кГц, 20 кГц, 40 кГц, 60 кГц, 80 кГц на вибір
	Максимальна частота fU_:100 кГц, 200 кГц, 300 кГц, 400 кГц, 500 кГц, 1 МГц на вибір
Чутливість виявлення	<1pC (CA=10nF/CK=1nF)
Чутливість виявлення	<0.1pC (CA=1nF/CK=1nF)
Діапазон вимірювання	0,05 пКл-10000 нКл
Точність вибірки	14 біт
Частота дискретизації	60 МГц
Діапазон регулювання посилення	60 дБ, 40 дБ, 20 дБ, 0 дБ, -20 дБ, -40 дБ регулюються автоматично або вручну.
Тестований діапазон ємності	6 пФ ~ 250 мкФ
помилка лінійності	<±3%

Система вимірювання напруги

Діапазон вхідної напруги	5~230 В змінного струму (RMS)
помилка лінійності	<±3%
Діапазон частот	10~450 Гц
Спосіб синхронізації	Автоматичне перемикання між синхронізацією живлення та синхронізацією входу напруги
Точність синхронізації	<1°

інтерфейс

Вхід часткового розряду	1 × BNC
Вхід напруги	1 × BNC
Інтерфейс зв'язку	1 × RS232
	1xVGA

Параметри хоста

операційна система	Операційна система Linux
зберігання	8G і вище
живлення	176~264 В змінного струму, 50/60 Гц
Силовий запобіжник	250V T 5A
Робоча температура	-10 градусів до 50 градусів
Температура зберігання	-40 градусів ~60 градусів
відносна вологість	5%~95%, без-конденсації
Зовнішні розміри	355 мм × 282 мм × 200 мм (ширина × глибина × висота)
Власна вага	11 кг

Особливості продукту та застосування

Конструкція-в-одному спрощує роботу та транспортування, і вона підходить для використання в різних сценаріях, зокрема в лабораторіях і -на місці.

2. Відповідає стандартам IEC60270 і GB/T7354-2018; результати вимірювань є авторитетними та загальновизнаними.

3. Висока чутливість виявлення часткового розряду, чудова точність/швидкість вибірки, похибка лінійності<±3%, and accurate data;

4. Регульований фільтр і коефіцієнт підсилення з дванадцятьма вибірковими вимірювальними імпедансами для різних тестових зразків/вимог;

5. Висока точність вимірювання напруги синхронізації, що підтримує автоматичне перемикання між джерелом живлення та синхронізацією входу напруги;

6. Графічний інтерфейс користувача, який інтегрує форму сигналу та відображення спектру PRPD/PRPS, що робить роботу інтуїтивно зрозумілою;

7. Оснащений вбудованим-екрануванням і фільтрацією, а також у поєднанні з кількома-технологіями захисту від перешкод, він ефективно пригнічує-перешкоди на місці;

8. Підтримує створення, збереження та експорт експериментальних даних із 8 ГБ або більше пам’яті та широкими можливостями обробки даних;

9. Широка адаптивність до температури та вологості, стандартизований захист безпеки, стабільна та надійна робота.

Деталі виготовлення

1.Типи тестів: кількіснийтестування часткового розрядудля високовольтних-продуктів (випробування типу, заводські випробування, приймальні випробування);

2. Обладнання для випробувань: різноманітні електроприлади високої{1}}напруги, такі як двигуни, трансформатори, кабелі, втулки, конденсатори, трансформатори, розрядники перенапруги, перемикачі, GIS та генератори;

3. Сценарії застосування: стандартні лабораторні випробування, -вимірювання потужності на місці.
